Смит-Вессон (США).
******************************************************************
Американская фирма “Smith&Wesson” более известна как производитель
револьверов - их револьвер модель 10 “Military & Police” является, пожалуй,
самым массово выпускающимся в мире.
Тем не менее, фирма также выпускала и выпускает и самозарядные
пистолеты (примерно с начала ХХ века), однако настоящий успех на этом
поприще к S&W пришел в 1955 году, когда фирма после нескольких лет

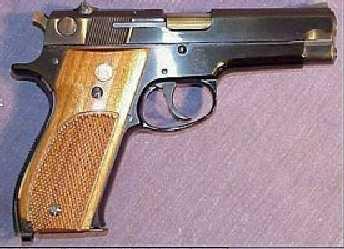

Пистолет “Смит-Вессон М-39”, вид справа.

разработки выпустила на рынок США самозарядный пистолет модель 39.
Пистолет оказался первым с ударно-спусковым механизмом двойного
действия из выпускавшихся в США.
Он, и его дальнейшие модификации широко использовался в полиции
США, а также во Флоте и ВВС США.
Так как все последующие пистолеты фирмы S&W практически повторяют
конструкцию модели 39, я подробно опишу ее, а в дальнейшем буду просто
указывать на отличия в других моделях.
Пистолет S&W модель 39 представляет собой самозарядное оружие,
построенное по схеме с коротким ходом ствола.
Сцепление ствола с затвором осуществляется одним выступом, снижение
ствола для расцепления - по схеме Браунинга, при взаимодействии
наклонного выступа в нижней задней части ствола с рамкой пистолета.

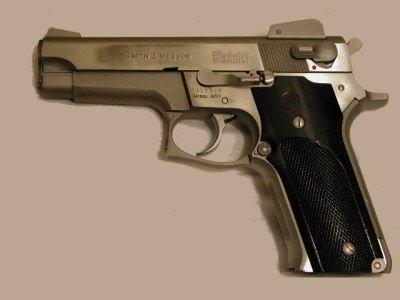

Пистолет “Смит-Вессон М-59”, вид справа.

УСМ двойного действия, предохранитель расположен на затворе слева,
и при включении автоматически ставит курок на предохранительный взвод.
Магазин однорядный, на 8 патронов.
Прицельные приспособления - регулируемые в горизонтальной плоскости.
Материал пистолета - сталь.
В начале 70-х годов в связи со стремлением Вооружённых сил США
принять на вооружение новый пистолет взамен пистолета “Кольт М 1911 А 1”


Пистолет “Смит-Вессон М-59”, вид справа.

фирмой “Смит и Вессон” был выпущен модернизированный вариант
пистолета “Смит и Вессон модель 39” - “Смит и Вессон модель 59”,
отличавшийся от основной модели лишь большей ёмкостью магазина -
14 патронов.
В 1970 году S&W выпускает модель 59 - модификацию пистолета модель
39, но с двухрядным магазином емкостью 14 патронов.
Другим отличием модели 59 являлась рукоятка со спрямленной задней
частью , в остальном конструкция идентична модели 39.
Новый пистолет изготавливался с рамкой из алюминиевого сплава
и весил почти на 300 грамм меньше пистолета “Кольт М 1911 А 1”.


Пистолет “Смит-Вессон М-39”. Обратите внимание
на съёмную втулку ствола.

Пистолет не был принят на вооружение американской армии,
однако на него поступили заказы со стороны американской полиции.
Пистолеты моделей 39 и 59 составили так называемое первое поколение
пистолетов S&W.
Их выпуск был прекращен примерно к 1980 году.
Второе поколение пистолетов S&W было представлено в 1980 году.
Пистолеты второго поколения приобрели трехзначную нумерацию моделей,
и отличались от пистолетов первого поколения различными материалами
рамки и затвора, измененными прицельными приспособлениями
и некоторыми другими косметическими отличиями, при этом оставаясь

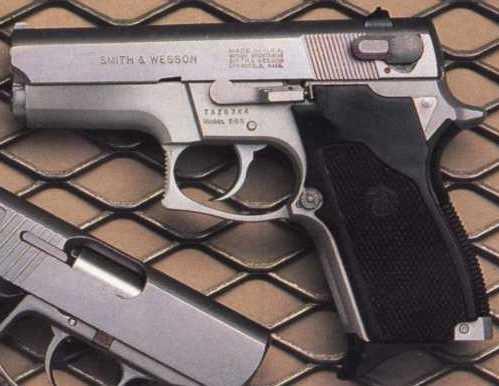

Пистолет “Смит-Вессон М-469”. Обратите внимание
на более компактные размеры.

конструктивно идентичными моделям 39 и 59.
Нумерация моделей второго поколения осуществлялась по следующей
схеме.
Первая цифра - материал рамки: 4xx - алюминиевый сплав, 5xx - обычная сталь,
6xx - нержавеющая сталь.

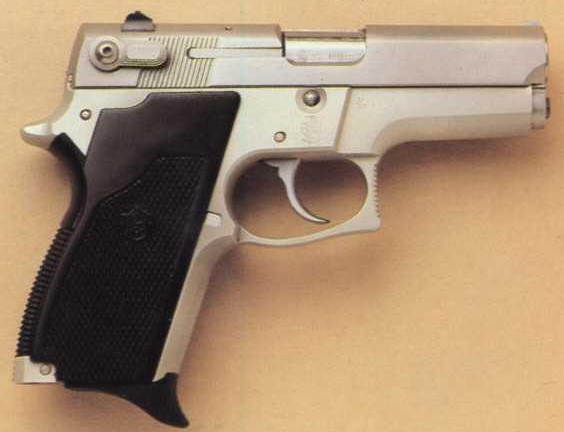

Пистолет “Смит-Вессон М-469”, вид слева.

Вторая и третья цифры - калибр, размер рамки и емкость магазина:
x59 - 9мм с магазинами повышенной (14 патронов) емкости x39 - 9мм
с магазинами обычной (8 патронов) емкости x69 - 9мм компактные,
с магазинами повышенной (12 патронов) емкости.
Второе поколение также включает в себя несколько моделей, выпадающих


Пистолет “Смит-Вессон М-3513”, вид слева. Обратите внимание
на усложнённый тип прицела.

из общей схемы, в частности, модели 745 и 945 - обе калибра .45АСР
и с УСМ одинарного действия.
Выпуск чаcти моделей второго поколения уже прекращен.
Третье поколение пистолетов S&W появилось в 1990 году и было обозначено

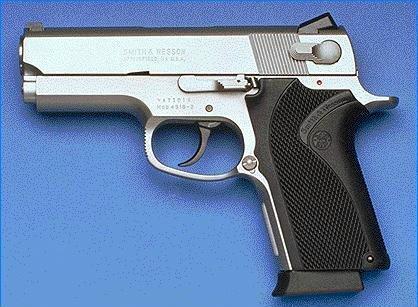

Пистолет “Смит-Вессон М-457”.

четырехзначными номерами моделей.
Основным отличием пистолетов 3го поколения стало введение
двусторонних предохранителей и новых калибров, а также вариантов УСМ
только двойного действия или двойного действия с рычагом безопасного
спуска курка (при нажатии на этот рычаг курок ставится на предохра-
нительный взвод но УСМ не блокируется).
Кроме того, пистолеты третьего поколения приобрели щечки рукоятки
из жесткой резины, выполненные в виде цельной детали, в то время как

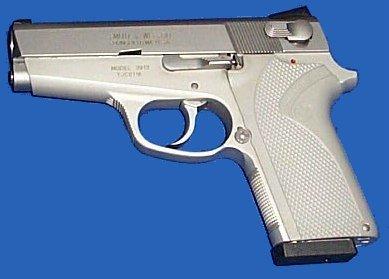

Пистолет “Смит-Вессон М-3913 Lady Smith (LS)”.

пистолеты первого и второго поколений имели щечки рукоятки, состоящие
из двух отдельных деталей (левой и правой), выполненных из пластика
или дерева.
Пистолеты новых калибров создавались на базе уже существующих
моделей - калибра .40SW на основе пистолетов калибра 9мм, а калибра
10мм ауто - на базе пистолетов .45 калибра (с увеличенной рамкой).
Пистолеты калибра 10мм в течение недолгого времени закупались полицией
и ФБР США, однако из-за небольшой популярности их выпуск был
прекращен в середине 1990-х годов.

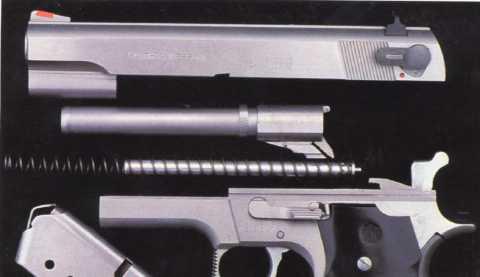

Пистолет “Смит-Вессон”. Фрагмент неполной разборки.

Пистолеты калибра .40СВ из-за более приемлимой отдачи при хороших
боевых качествах наоборот, набрали популярность, и выпускаются
до сих пор.
Кроме того, несколько позже на пистолетах тертьего поколения стали
устанавливать низкопрофильные прицельные приспособления Novac
Lo-carry с тремя светящимися точками для стрельбы в условиях плохой
освещенности, а также ввели модификации TSW (tactical Smith Wesson),
отличающиеся от базовых моделей наличием под стволом специальных
направляющих для крепления лазерного целеуказателя или фонаря.
Нумерация моделей третьего поколения осуществляется по следующейсхеме.

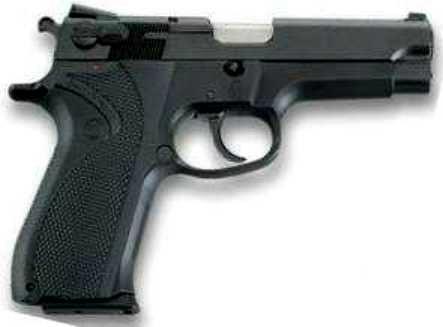

Пистолет “Смит-Вессон М-5906”.

Первые две цифры - калибр (а также тип рамки для 9мм моделей).
39xx - 9мм с однорядными магазинами на 8 патронов 59xx - 9мм
с двухрядными магазинами на 15 (10) патронов 69xx - 9мм компактные,
с двухрядными магазинами на 12 (10) патронов 40xx - .40 S&W 10xx - 10mm
auto 45xx - .45 ACP.
Третья цифра - тип УСМ и размер рамки xx4x - DAO (Только двойного
действия) xx5x - DAO (Только двойного действия), компактные xx8x - DAO


Пистолет “Смит-Вессон”, помещаемый стрелком в наплечную кобуру.
Обратите внимание на то, что от кобуры тянется ремешок, фиксирующий
кобуру в определённом положении и предотвращающий её “гуляние”
во время ношения.

(Только двойного действия) xx2x - DA (Двойного действия с рычагом
безопасного спуска курка) xx3x - DA (Двойного действия с рычагом
безопасного спуска курка) xx7x - DA (Двойного действия с рычагом
безопасного спуска курка), компактные xx0x - DA (Двойного действия
с предохранителем/рычагом безопасного спуска курка) xx1x - DA (Двойного
действия с предохранителем/рычагом безопасного спуска курка),
компактные xx6x - DA (Двойного действия с предохранителем/рычагом
безопасного спуска курка).
Четвертая цифра - материал рамки (затворы на всех моделях - из
нержавеющей стали) xxx3 - рамка из алюминиевого сплава xxx6 - рамка из
нержавеющей стали.
Кроме перечисленных моделей, обозначенных четырехзначными числами,
имеются также модели обозначенные числами трехзначными и имеющие
особенности пистолетов как второго, так и третьего поколений (см. таблицу
в конце) - 908,909, 910, 915. 410, 411, 457 - и таким образом как бы
выпадающие из упомянутого ряда численных обозначений.
Первые четыре модели - калибра 9-мм “парабеллум” (реже 9х21-мм “IMI”),
пятая и шестая - калибра .40 С-В и последняя - калибра .45 АКП.
Магазины соответственно на 8, 9, 10, 15, 10, 11 и 7 патронов.
Внешне они очень сходны между собой и от модели 39 отличаются главным

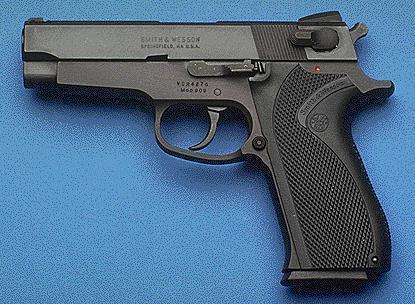

Пистолет “Смит-Вессон Модель 909”,такой же как “S&W-39/59”.

образом шечками рукояти новой формы.
У моделей 915, 410 и 411, в отличие от других моделей, имеющих магазины
с двухрядным расположением патронов, корпуса расширены не только
в средней части, но на всем своем протяжении, вплоть до переднего среза.
.

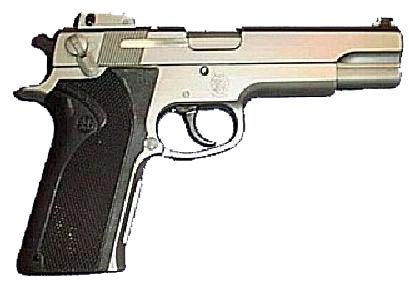

Пистолет “Смит-Вессон М-4506”.
.
Неполная разборка пистолетов “Смит-Вессон” производится очень
просто: сначала следует нажать на защёлку и извлечь магазин, после чего
надо оттянуть затвор и убедиться в отсутствии патрона в патроннике,
после чего взвести курок и оттянуть затвор чуть-чуть назад.
После этого надо отжать ось затворной задержки (или, выражаясь иначе,
останов затвора) справа и вынуть задержку с осью с левой стороны.
После этого, удерживая затвор за насечки, нужно потянуть затвор вперёд,
чтобы снять его с рамки (здесь рамку нужно удерживать рукояткой вверх,
и никак не иначе!).
После этого, удерживая затвор возвратной пружиной вверх, нажатием
на головку направляющего стержня вынуть из затвора этот самый
направляющий стержень и, собственно, саму возвратную пружину.
После этого, удерживая затвор возвратной пружиной вверх, нужно
вынуть ствол (предварительно сняв втулку, если у вас пистолет из
самых первых моделей) , приподняв его за казённую часть.
По выполнении всех этих действий неполная разборка считается
оконченной.
Сборка производится в обратном порядке.
При сборке для крепления затворной задержки оттяните затвор немного
назад.

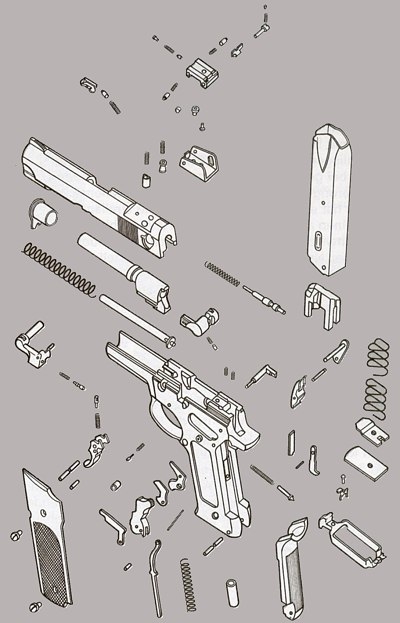

Схему полной разборки вы можете увидеть здесь.
Пистолеты, закупаемые полицией или поставляемые на экспорт, могут
комплектоваться магазинами нормальной емкости (12, 14, 15 патронов).
Хотя среди пистолетов калибра 9-мм патрон 9х19-мм “парабеллум”
считается основным (а пистолеты “Смит-Вессон” изготавливались
преимущественно для оборота внутри странны а не на экспорт),
можно без проблем заказать в комплекте сменные стволы калибров
9х19-мм, а также 9х21-мм “IMI” и 7,65х22-мм “парабеллум” (некоторые
образцы всё же “выезжают” за пределы США в страны Европы, только
после конца 80-х годов аладился более мене устойчивый экспорт).
Ниже приведен список основных моделей пистолетов S&W (примечание:
список не совсем полный, однако он включает все основные модели.
Указана емкость магазинов для гражданского рынка США.

Модель 39. Калибр – 9х19-мм, поколение- первое, материал рамки /затвора-
сталь/сталь, длина,мм - 192, длина ствола,мм – 102, ёмкость магазина,
патронов - 8, выпуск прекращён.

Модель 59. Калибр – 9х19-мм, поколение- первое, материал рамки /затвора-
сталь/сталь, длина,мм - 192, длина ствола,мм – 102, ёмкость магазина ,
патронов - 14, выпуск прекращён.
Модель 439. Калибр–9х19-мм, поколение- первое, материал рамки /затвора-
алюминий/сталь, длина,мм - 192, длина ствола,мм – 102, ёмкость магазина ,
патронов - 8, выпуск прекращён.

Модель 459. Калибр–9х19-мм, поколение- первое, материал рамки /затвора-
алюминий/сталь, длина,мм - 192, длина ствола,мм – 102, ёмкость магазина,
патронов - 14, выпуск прекращён.

Модель 559. Калибр– 9х19-мм, поколение- первое, материал рамки /затвора-
сталь/сталь, длина,мм - 192, длина ствола,мм – 102, ёмкость магазина,
патронов - 14, выпуск прекращён.

Модель 469. Калибр– 9х19-мм, поколение- первое, материал рамки /затвора-
алюминий/сталь, длина,мм - 175, длина ствола,мм – 89, ёмкость магазина,
патронов - 12, выпуск прекращён.

Модель 669. Калибр– 9х19-мм, поколение- первое, материал рамки /затвора-
алюминий/нерж.сталь, длина,мм - 175, длина ствола,мм – 89, ёмкость
магазина,патронов - 12, выпуск прекращён.

Модель 457. Калибр–“.45 АСР”, поколение- второе, материал рамки/
затвора- алюминий/сталь, длина,мм - 184, длина ствола,мм – 95, ёмкость
магазина,патронов – 7.

Модель 745. Калибр– “.45 АСР”, поколение- второе, материал рамки/
затвора- нерж.сталь/нерж.сталь, длина,мм - 219, длина ствола,мм – 127,
ёмкость магазина,патронов – 8, УСМ – одинарного действия, выпуск
прекращён.

Модель 908. Калибр– 9х19-мм, поколение- второе, материал рамки/
затвора- алюминий/сталь, длина,мм - 173, длина ствола,мм – 89,
ёмкость магазина,патронов – 8.

Модель 910. Калибр– 9х19-мм, поколение- второе, материал рамки/
затвора- алюминий/сталь, длина,мм - 187, длина ствола,мм – 102,
ёмкость магазина,патронов – 10 (15).

Модель 945. Калибр– “.45 АСР”, поколение- второе, материал рамки/
затвора- нерж.сталь/нерж.сталь, длина,мм - 222, длина ствола,мм – 127,
ёмкость магазина, патронов - 8, заказной выпуск.

Модель 3913/3953. Калибр– 9х19-мм, поколение- третье, материал рамки/
затвора- алюминий/нерж.сталь, длина,мм - 171, длина ствола,мм – 89,
ёмкость магазина,патронов – 8 Модель 3914 такая же, но из обычной стали.

Модель 5906/5946. Калибр– 9х19-мм, поколение- третье, материал рамки/
затвора- нерж.сталь/нерж.сталь, длина,мм - 190, длина ствола,мм – 102,
ёмкость магазина,патронов – 10.

Модель 5903/5943. Калибр– 9х19-мм, поколение- третье, материал рамки/
затвора- алюминий/сталь, длина,мм - 187, длина ствола,мм – 102,
ёмкость магазина,патронов – 10 (15).

Модель 4003/4043. Калибр– “.40 S&W”, поколение- третье, материал
рамки/затвора- нерж.сталь/нерж.сталь, длина,мм - 190, длина ствола,мм –
102, ёмкость магазина,патронов – 10.

Модель 4006/4046. Калибр– “.40 S&W”, поколение- третье, материал
рамки/затвора- нерж.сталь/нерж.сталь, длина,мм - 190, длина ствола,мм – 102,
ёмкость магазина,патронов – 10.

Модель 4013/4053. Калибр– “.40 S&W”, поколение- третье, материал рамки/
затвора- алюминий/нерж.сталь, длина,мм - 171, длина ствола,мм – 89,
ёмкость магазина,патронов – 9.

Модель 1006. Калибр– 10х25-мм “ауто”, поколение- третье, материал
рамки/затвора- нерж.сталь/нреж.сталь, длина,мм - 225, длина ствола,мм – 127,
ёмкость магазина,патронов – 9, выпуск прекращён.

Модель 1076. Калибр– 10х25-мм “ауто”, поколение- третье, материал
рамки/затвора- нерж.сталь/нерж.сталь, длина,мм - 200, длина ствола,мм – 102,
ёмкость магазина,патронов – 9, выпуск прекращён.

Модель 4513/4553. Калибр– “.45 АСР”, поколение- третье, материал
рамки/затвора- нерж.сталь/нерж.сталь, длина,мм - 196, длина ствола,мм – 95,
ёмкость магазина,патронов – 7.

Модель 4556/4586. Калибр– “.45 АСР”, поколение- третье, материал
рамки/затвора- нерж.сталь/нерж.сталь, длина,мм – 200, длина ствола,мм – 108,
ёмкость магазина,патронов – 8.

Модель 4563/4583. Калибр– “.45 АСР”, поколение- третье, материал
рамки/затвора- алюминий/нерж.сталь, длина,мм - 200, длина ствола,мм – 108,
ёмкость магазина,патронов – 8.

Характеристики модели М-59

***************************************************************
Калибр,мм, и применяемый патрон              9х19 “Парабеллум”
Нарезы                                                         6 нарезов (правосторонние)
Длина,мм                                                     188
Длина ствола,мм                                          102
Начальная скорость пули,м/с                       360
Ёмкость магазина,патронов                         14
Прицельная дальность,м                              50
